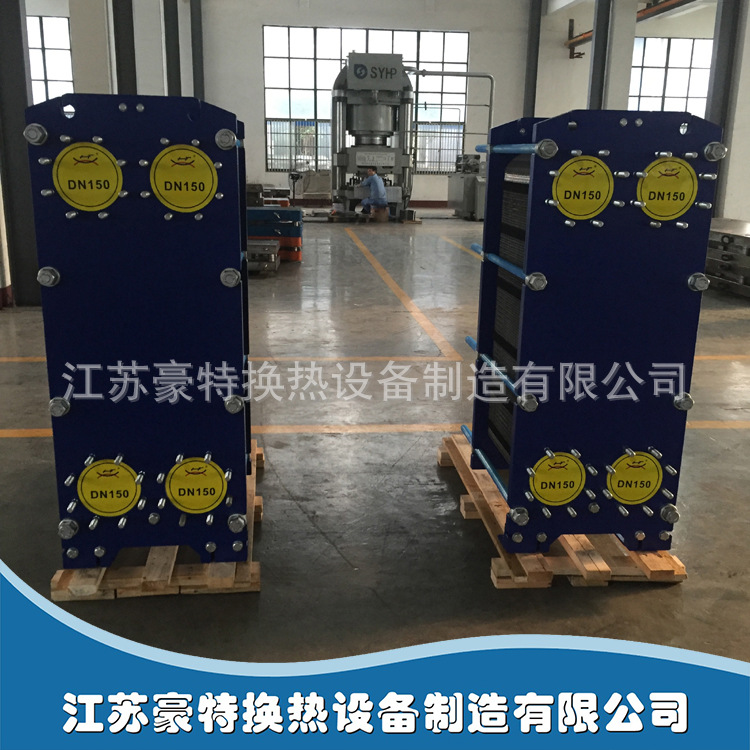

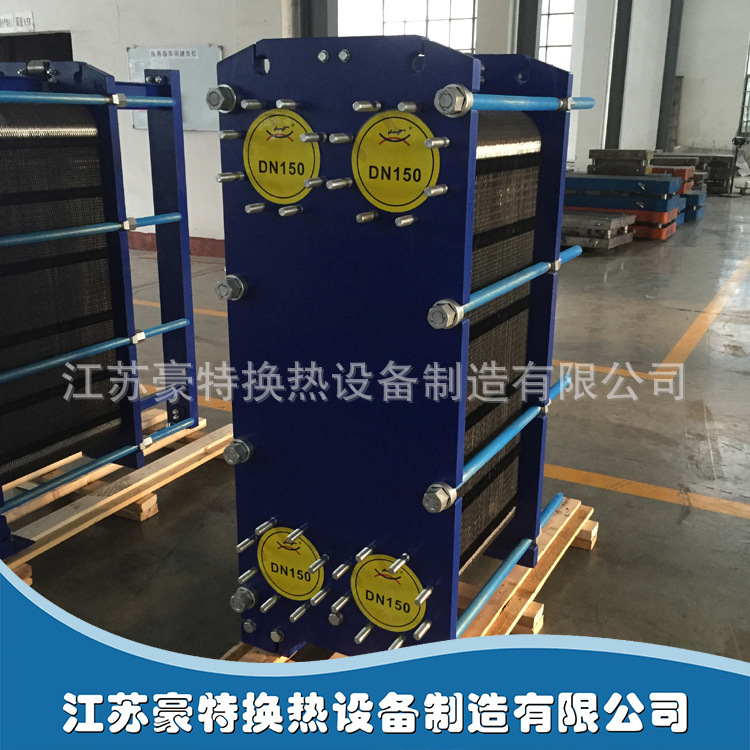

豪特換熱 工業板式換熱器船舶冷暖設備 節能高效
基本說明

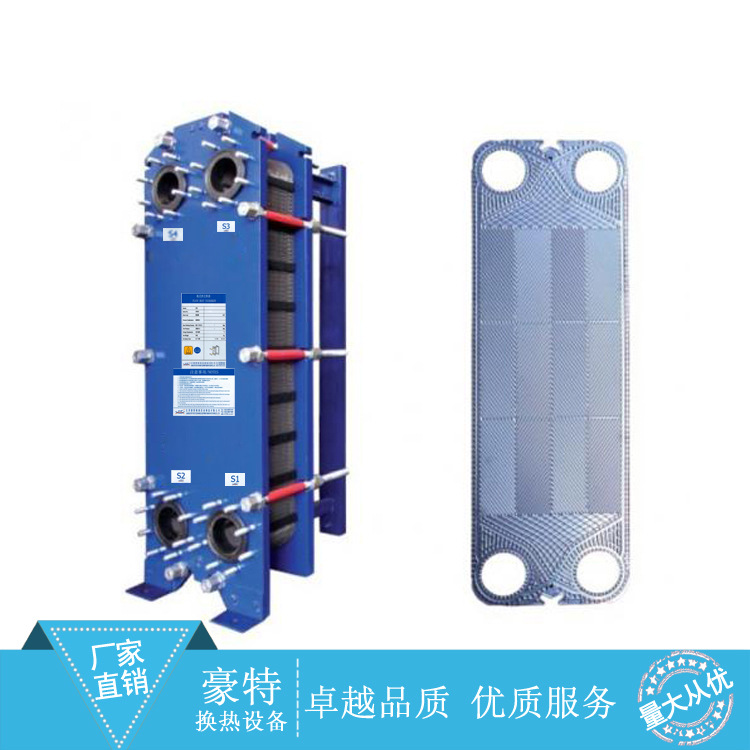

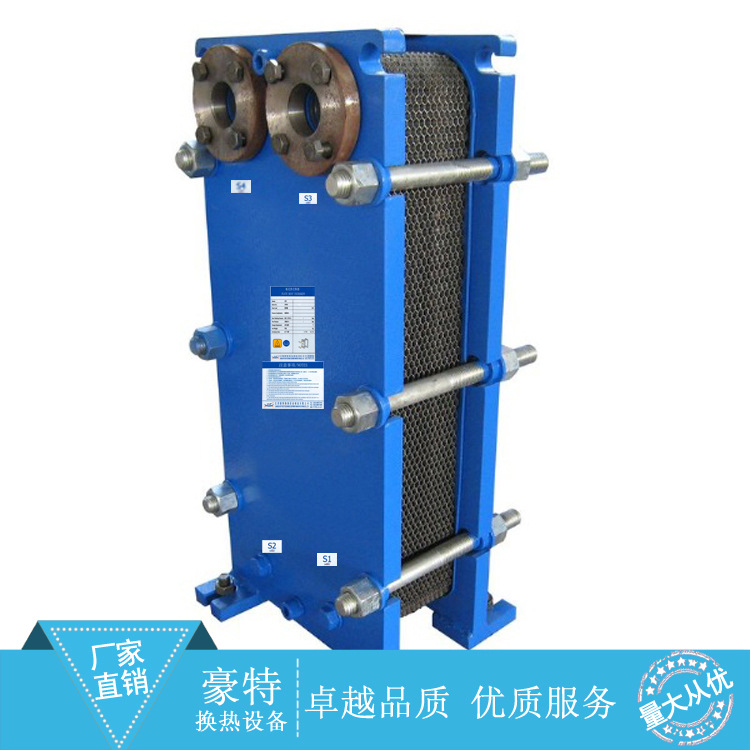

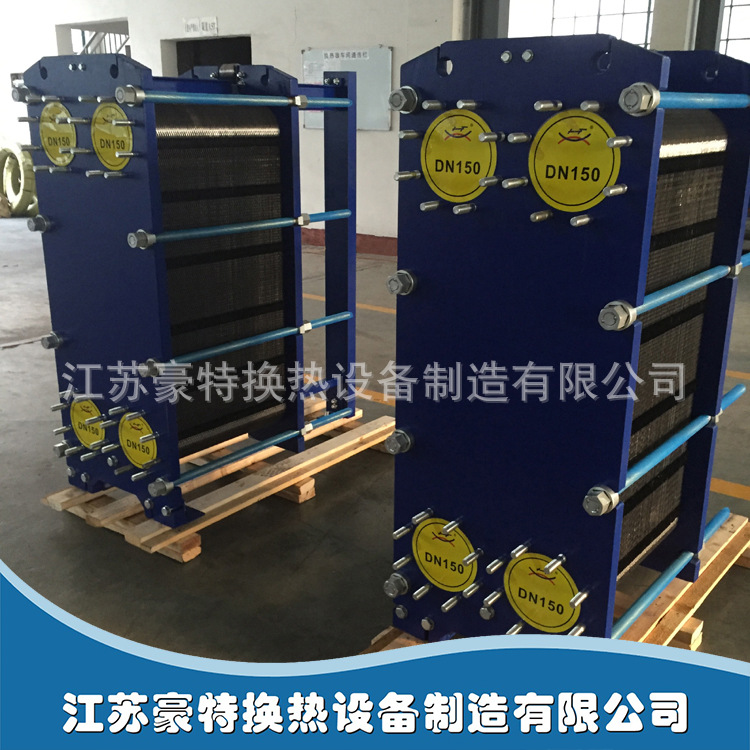

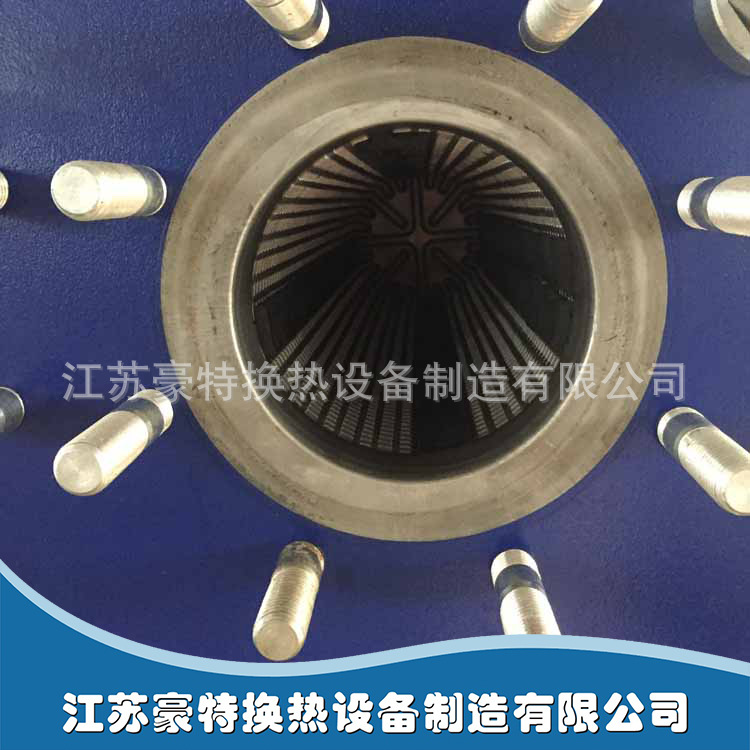

板式換熱器是由一組波紋金屬板組成,板上有四個角孔,供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動板的框架內,并用夾緊螺栓夾緊。板片上裝有密封墊片,將流體通道密封,并且引導流體交替地流至各自的通道內,形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度,并且形成許多支撐點,足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿,并由下導桿定位,而桿端則固定在支撐柱上。
由此可見,板式換熱器的結構非常緊湊,冷熱介質在厚度只有0.5~0.7mm的金屬波紋板的兩側一般都是逆流通過,板間通道橫截面多變、曲折,有效地使流體產生湍流,從而降低了液膜的熱阻;同時采用這么薄的金屬板做成板片,降低了壁面的熱阻,因污垢很薄,故其熱阻也非常小,同時還不會出現像殼管式換熱器那樣的旁通流,因此傳熱系數通常是殼管式的3~5倍。另外在設計流道時,一般是冷介質在外側,熱介質在內側**地保證了熱介質放出的熱量被冷介質所吸收。
豪特板 式 換 熱 器 的 主 要 規 格 | |
HU、HN、HS、HM 系列 | |

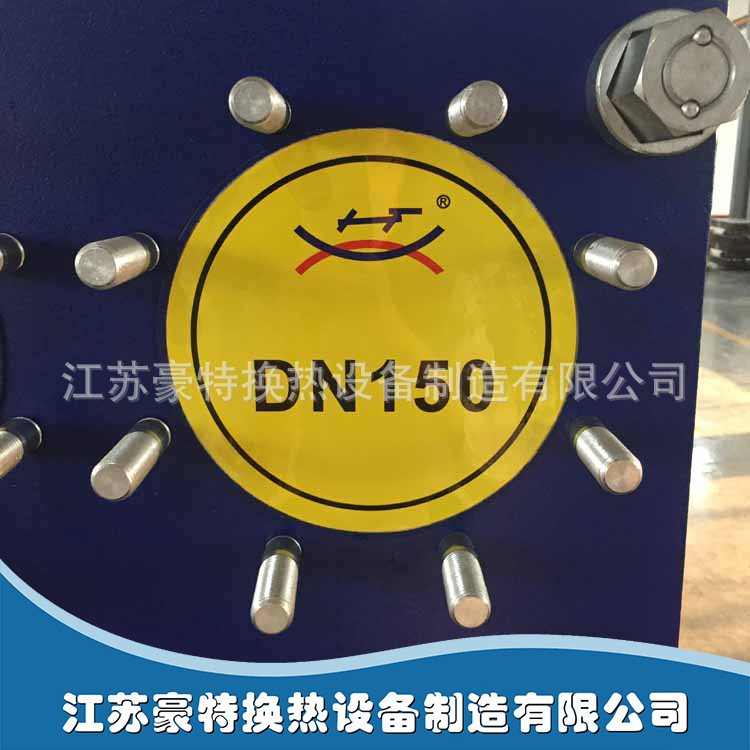

連接尺寸: | DN32-DN500 |
設計最大流量: | 4500m3/h |
最大熱負荷: | 60MW |
對數平均溫差: | 0.5~1.0℃ |
板片厚度: | 0.4、0.5、0.6、0.7mm |
最大設計壓力: | 25Bar |
應用領域: | 鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等 |
膠墊材料: | NBR、HNBR、EPDM、HEPDM、VITON |
板片材料: | 不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬 |
特點:
1、傳熱系數高
由于板片組中流動的介質在較低雷諾數(Re)時,能形成湍流,而且光滑的板面上不易生成污垢,因此有非常高的傳熱系數。在一般的水與水熱交換中,板式換熱器的傳熱系數能達到5000w/m2以上,比管殼式換熱器要高出2-4倍。
2、熱回收率高
由于傳熱系數高,傳熱溫差可以選用得很低,因此非常適合于低位能量的回收。一般來說,板式換熱器的回收率可以高達90%左右。
3、靈活性大
由于板片可以組合成各種流程,因此板式換熱器都能進行優化設計,并可靈活地適應熱載荷的變化,只需增加或減少片數,不須更換框架,就能適應新工藝條件。
4、滯留低
由于其流道較小,滯留量很小,因此板式換熱器具有良好的控制溫度的能力,而且大大減輕了設備的重量。尤其在對熱敏性物科的處理中,板式換熱器更勝一籌。
5、結構緊湊
板式換熱器所占的空間是目前各種換熱器中較小的一種。在同樣的換熱條件下,板式換熱器所占地面積只是管殼式換熱器的1/3-1/4。而且拆時不需要占用額外的維修空間。
6、維修方便
板片的設計使其無死角區域,所以不需拆卸就可在現場進行化學清洗。在大多數情況下,單程流道的排列可使換熱介質的進出口都安裝在固定板上,這樣的設計不必要在清洗或檢修板片時拆管道,大大縮短了維修工作的時間。
7、寬波紋、窄波紋、大角度、小角度可任意組合,滿足不同要求。

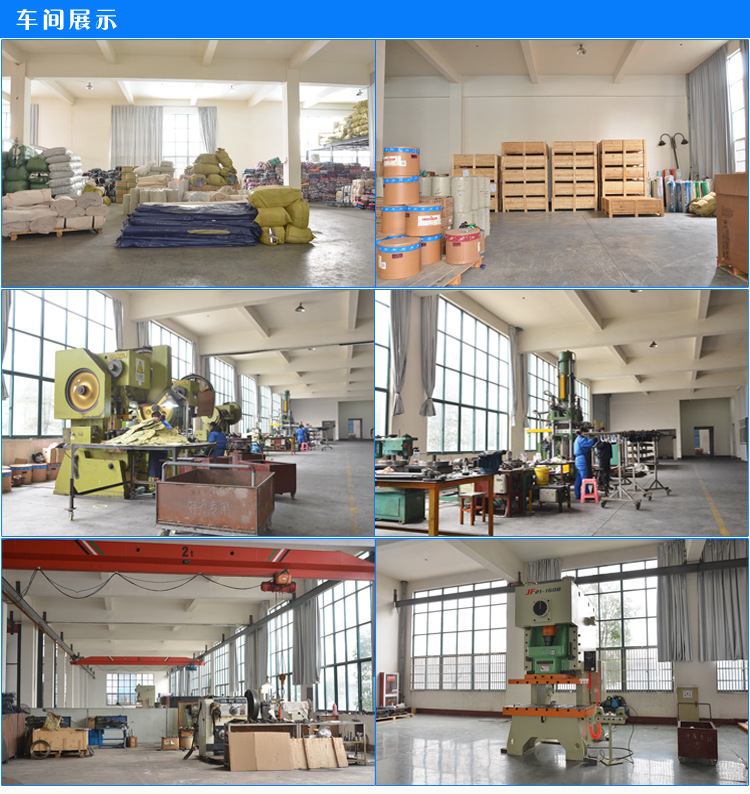

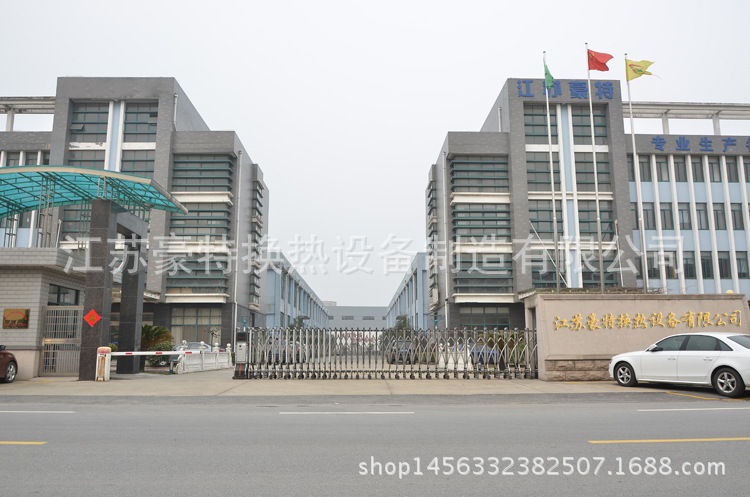

江蘇豪特換熱設備制造有限公司是板式換熱器、板式換熱器機組、板式換熱器板片、板式換熱器膠墊等產品專業生產加工的公司,擁有完整、科學的質量管理體系。江蘇豪特換熱設備制造有限公司的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。
