REJ-600概述

1.1 應用范圍

REJ600（自供電）智能保護測控裝置（以下簡稱 REJ600）是集保護、監

視、控制、人機接口、通信于一體，同時采用多處理器技術實現其高性能：32

位高性能控制器（ARM）為硬件平臺與現代的操作系統為軟件平臺以提

高裝置的測量精度，加快保護響應速度。本系列裝置廣泛應用于電力系統和工

業領域，為配電網中的饋線、變壓器提供相間過流保護、零序過流保護、外序

接點直接跳閘，可集成于配電環網柜中。

該產品是無需任何外序供電電源的自供電智能保護測控裝置，為沒有輔助

電源條件的安裝現場提供了極大的便利。

1.2 功能特點

REJ600 （自供電）智能保護測控裝置采用高集成度、總線不出芯片的微處理器處理來自電流互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

■ 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。

■ 裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。

■ 由電流互感器供電，免除因安裝直流屏或 UPS 而帶來的額外負擔。

■ 保護配置靈活齊全，各種保護功能均可以通過控制自由投退。

GCOO-820裝置概述

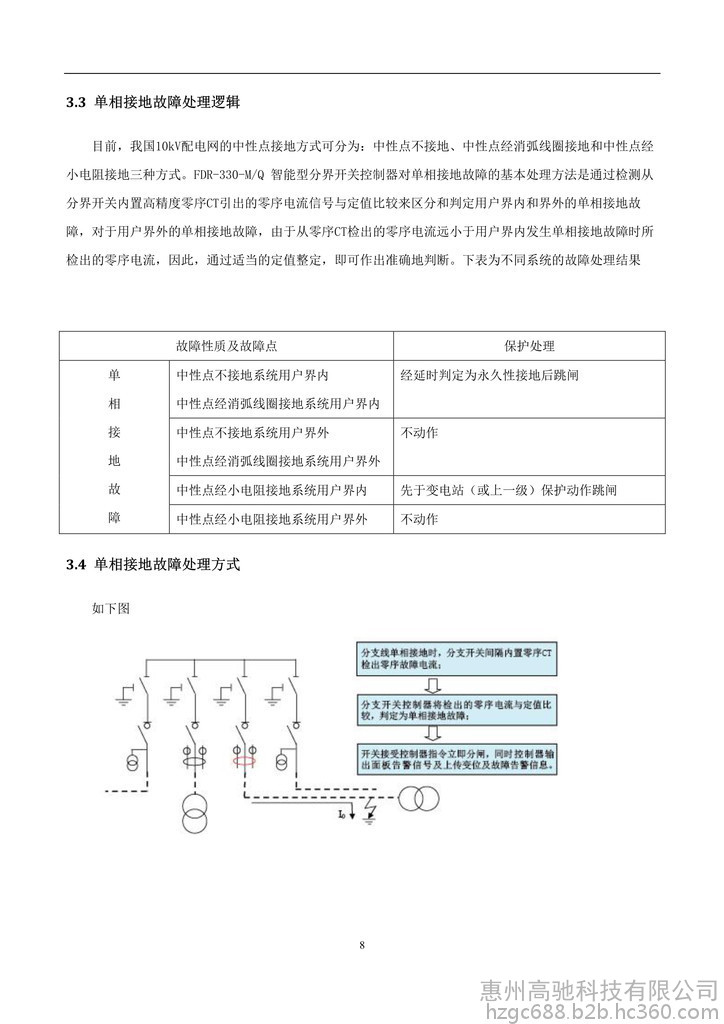

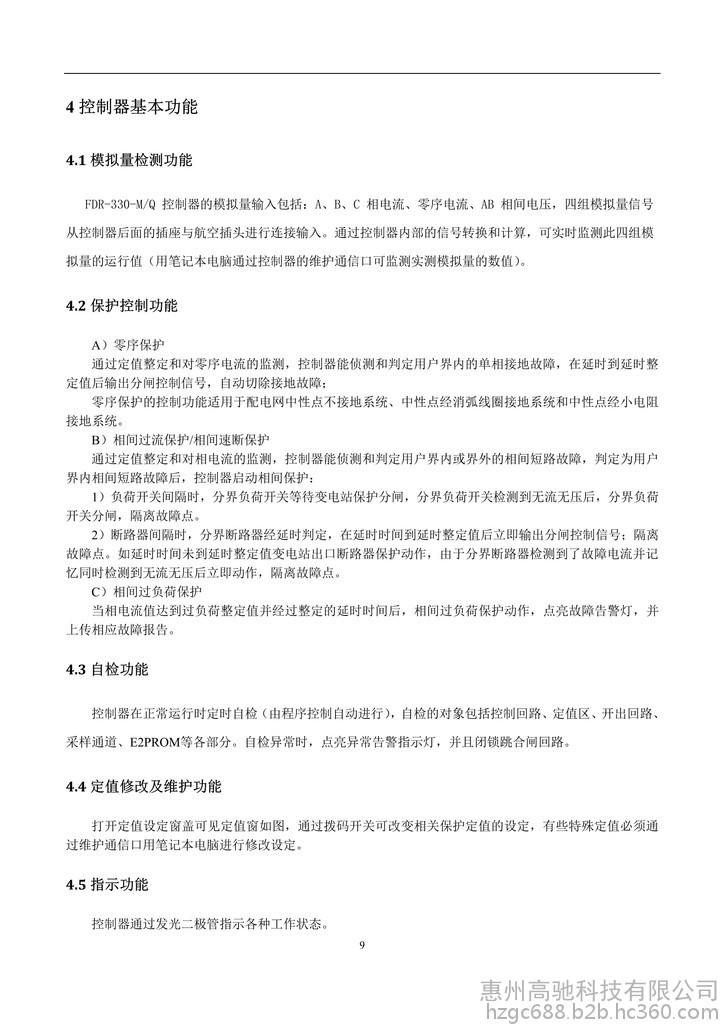

  GCOO-820智能型微機保護測控裝置，主要是針對環網柜系統應用而開發的配網自動化終端。它具有多電量、遙信、遙測、遙控等測控功能，還具有相間電流速斷、過流、三種動作特性曲線的反時限過流保護、零序過流保護、重合閘、過電壓、低電壓保護及非電量保護跳閘功能。

1.2功能特點

GCOO-820智能型微機保護測控裝置采用高集成度、總線不出芯片的微處理器處理來自電流、電壓互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

• 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。

• 裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。

• 保護配置靈活齊全，各種保護功能均可以通過界面菜單自由投退。

• 三種IEC標準反時限曲線選擇的相間反時限過流保護。

• 具有完善的測控功能，可以測量電壓、電流、有功功率、無功功率、視在功率、功率因數等電氣參數；提供專門的遙控繼電器實現遙控功能；具有7路開關量輸入回路。

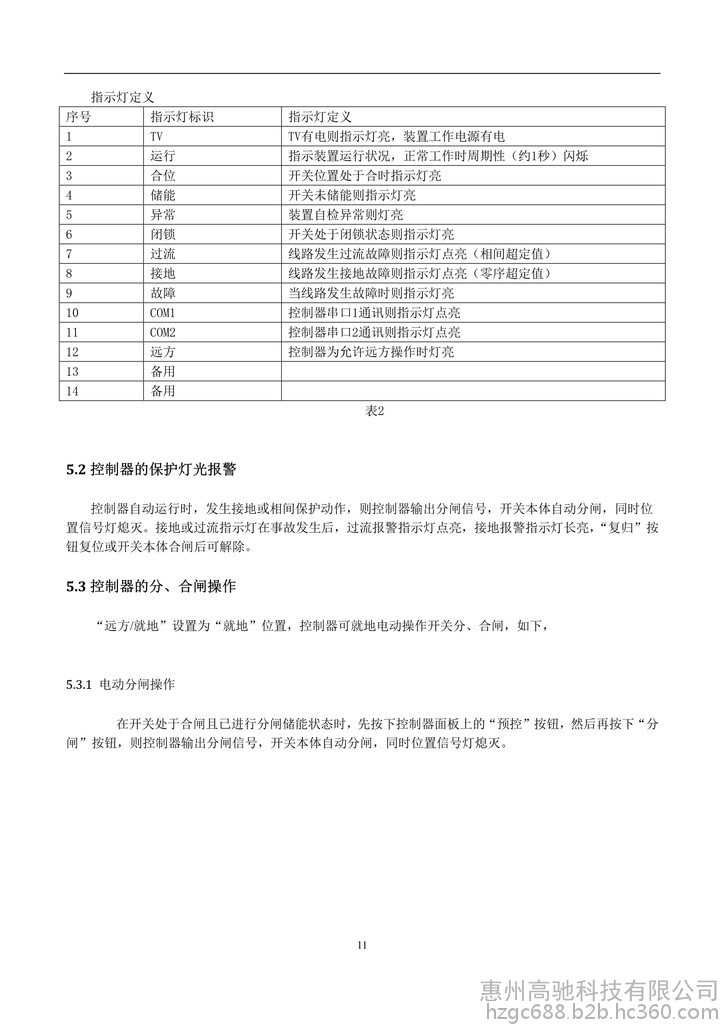

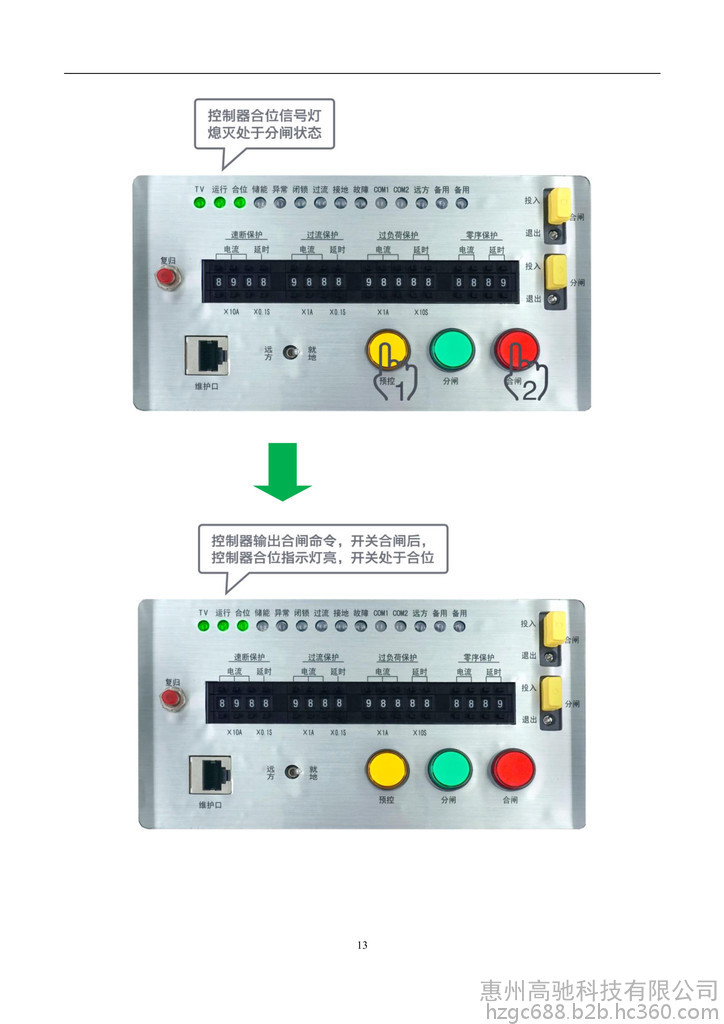

• 采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

• 裝置配備大容量的非易失存儲器保證儲存100次歷史事件記錄，記錄內容詳細，掉電不丟失數據。

• 裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀況，保證了裝置的工作可靠性。

• 高精度元件及工藝保證裝置的功能、可靠性及長久的使用壽命。

• 裝置提供RS-485通訊總線接口，并向用戶提供開放的通訊協議，方便實現SCADA功能。



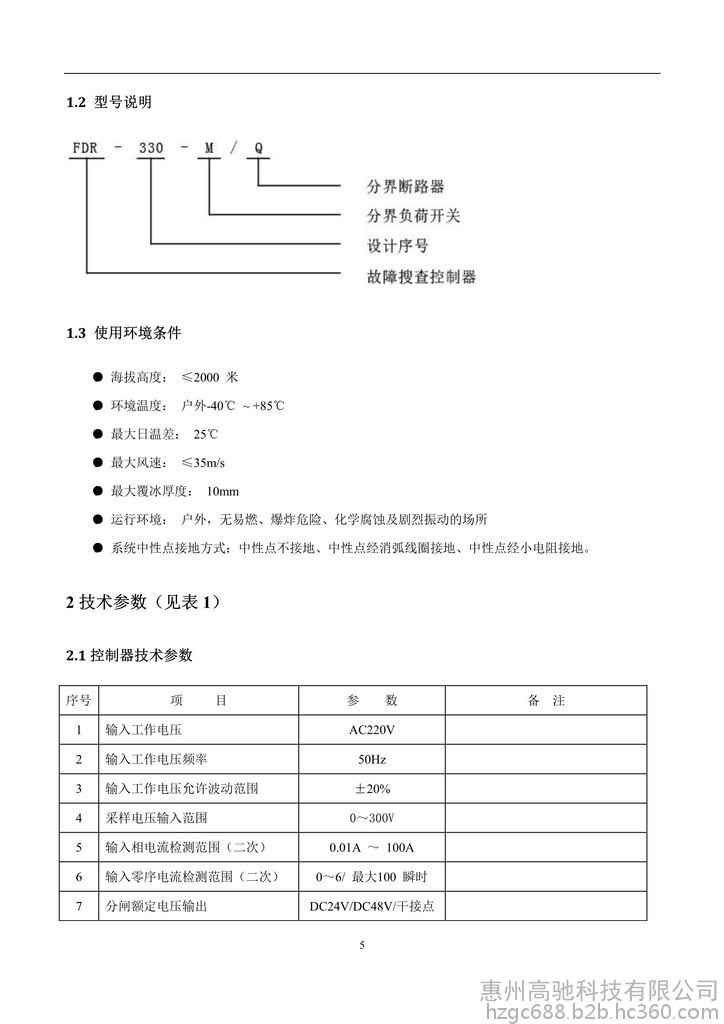

2.技術性能指標

2.1工作環境條件

2.1.1環境溫度：             工作溫度     -20°C ~ 60°C

存儲溫度     -40°C ~ 85°C

2.1.2相對濕度：             5% ~ 95%

2.1.3大氣壓力：             70 KPa ~110KPa

2.1.4海拔高度：             不大于3500m

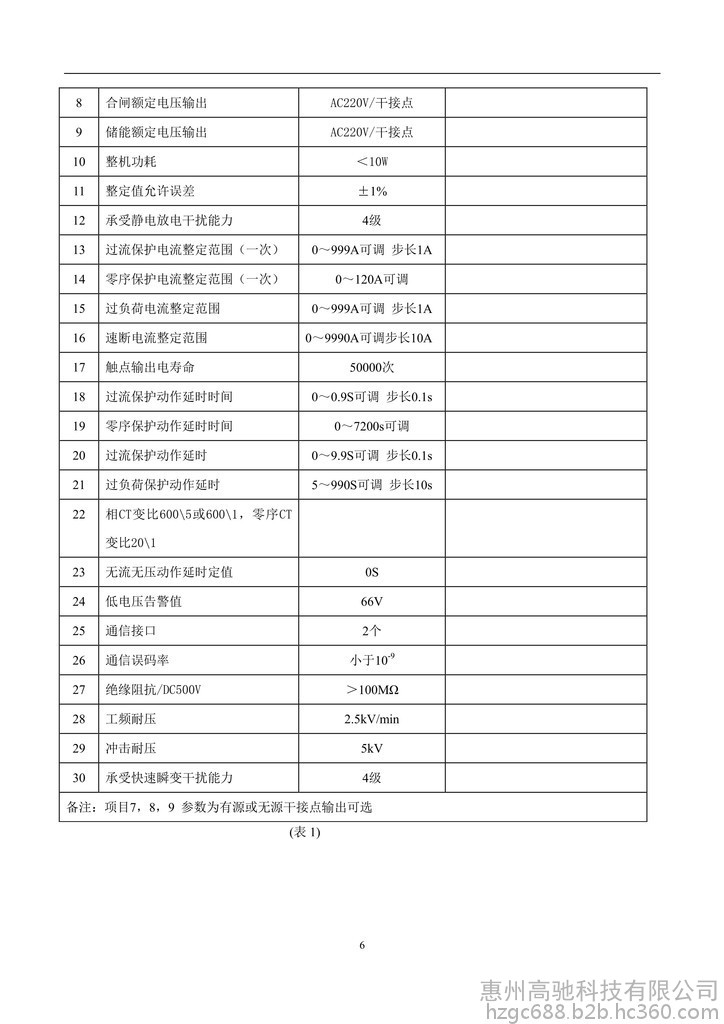

2.2電氣技術參數

2.2.1額定數據:                交流電壓： 100V或220V

                                          交流電流： 5A或1A

頻率：         50Hz/60Hz

電源：         AC220（110）V，±20%

                     DC220（110）V，±20%

DC48V，±20%

DC24V，±20%

2.2.2過載能力：             電流回路     長期運行------2I_n

10s--------------10I_n

1s---------------40I_n

2.2.3功率消耗：             電源功率不大于5W

                                          交流輸入回路不大于0.5VA/路

2.2.4測量范圍：             電壓             0.01U_n~ 2U_n

                                          電流             0.1I_n~ 20I_n

                                          零序電流     0.01A ~ 10A

2.2.5測量精度：             電壓             <0.5%

                                          電流             <0.5%

                                          零序電流     <0.005A

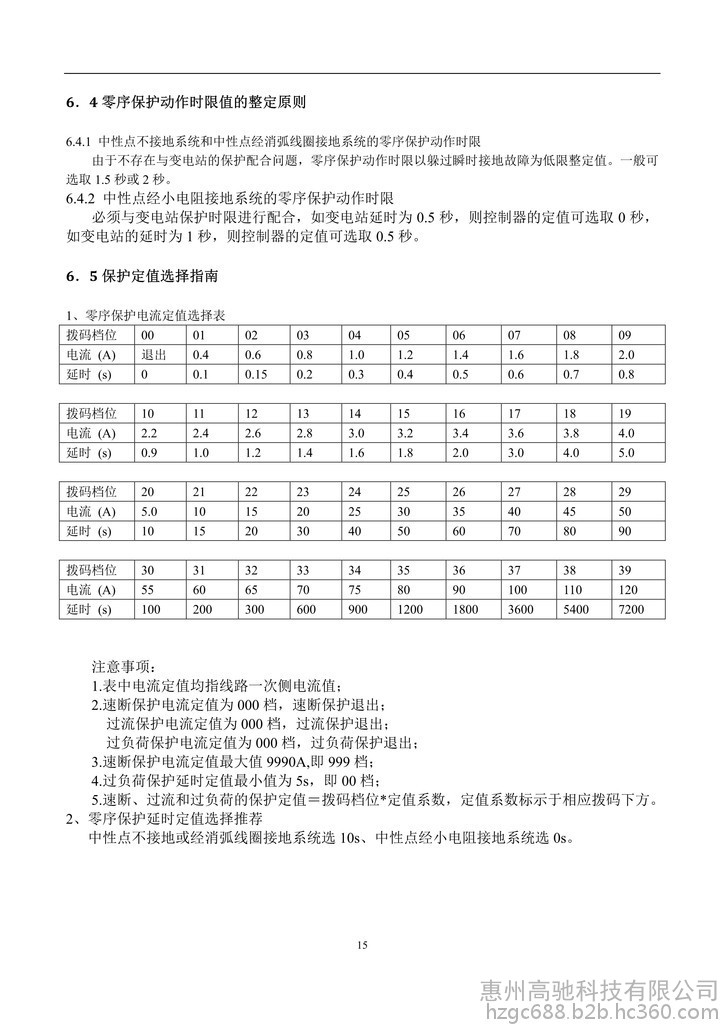

保護整定范圍：              電流             0~ 20I_n         級差     0.01A

電壓             0 ~ 2U_n         級差      0.1V

時間             0 ~600S        級差      0.01S

2.2.6保護動作時間：     在1.5倍定值下所有保護固有動作時間不大于35ms

2.2.7開入回路：             電壓類型可定制，電流消耗2mA

2.2.8開出接點：             觸點可連續通過AC220V，8A電流；DC30V，8A電流

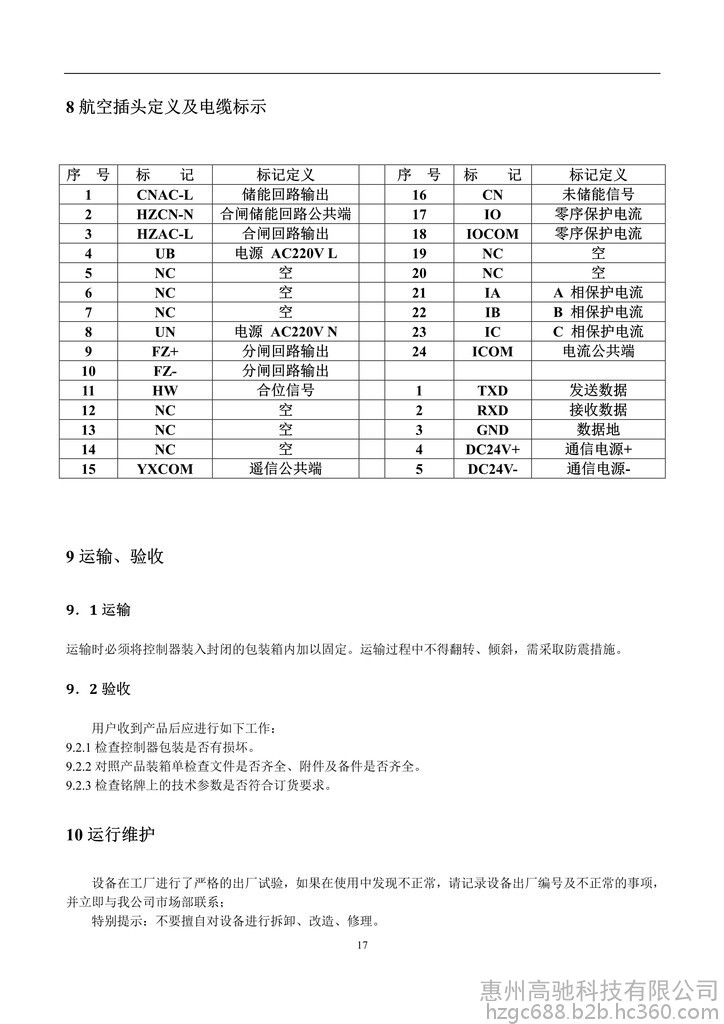

2.2.9 通訊接口：            RS-485，背后端子總線接口，為可選配置
